Уравнение материального баланса процесса ректификации

Материальный баланс процесса ректификации

ВВЕДЕНИЕ

Процесс ректификации находит широкое применение во многих отраслях химической, пищевой, и нефтеперерабатывающей промышленности. Для проведения ректификационного процесса применяют колонные аппараты различного типа, отличающиеся один от другого способом контакта фаз и видом контактного устройства.

Целью расчета ректификационной установки является определение основных размеров колонны, ее гидравлического сопротивления, поверхности теплообменников, материальных потоков и затрат тепла.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРОЕКТИРУЕМОГО ОБЪЕКТА

Колонные аппараты предназначены для проведения процессов тепло- и массообмена: ректификации, дистилляции, абсорбции, десорбции. Корпуса стандартизованных колонных аппаратов изготавливаются в двух исполнениях:

Ø Корпус, собираемый из отдельных царг с фланцевыми соединениями, рассчитан на давление 1,6 МПа.

Ø Корпус цельносварной, рассчитанный на давление до 4 МПа, имеют колонные аппараты диаметром более 1000мм с интервалом изменения диаметра через 200мм. Расстояния между тарелками в зависимости от типов могут изменяться от 300 до 1000мм.

До настоящего времени не выработано обобщенных и достаточно объективных критериев выбора типа тарелки для ведения того или иного процесса. Существенную роль в этом играют сложившиеся в организациях – поставщиках традиции, опирающиеся на многолетний опыт надежной эксплуатации разрабатываемой ими массообменной аппаратуры.

Тарелки с капсульными колпачками получили наиболее широкое распространение, благодаря своей универсальности и высокой эксплуатационной надежности, они достаточно эффективны, но металлоемки и сложны в монтаже.

Тарелки, собираемые из S – образных элементов, устанавливаются преимущественно в колоннах больших диаметров. Их производительность на 20-30% выше, чем у капсульных.

Клапанные тарелки, по сравнению с колпачковыми, имеют более высокую эффективность и на 20-40% большую производительность. Они применяются для обработки жидкостей, не склонных к смолообразованию и полимеризации, во избежание прилипания клапана к тарелке.

Ситчатые тарелки имеют достаточную высокую эффективность, низкое сопротивление и малую металлоемкость. Они применяются преимущественно в колоннах для обработки чистых жидкостей при атмосферном давлении и вакууме.

Решетчатые тарелки провального типа имеют производительность в 1,5 – 2 раза большую, чем колпачковые тарелки, низкую металлоемкость. Их эффективность достаточно высока, но в узком диапазоне рабочих скоростей. Эти тарелки рекомендуется применять при больших нагрузках колонны по жидкости.

Способы выражения составов фаз

При расчете процессов ректификации составы жидкостей обычно задаются в массовых долях или в процентах, а для практического расчета удобнее пользоваться составами жидкостей и пара, выраженными в мольных долях или процентах.

Для дальнейших расчётов необходимо концентрации исходной смеси, дистиллята и кубового остатка выразить в мольных долях:

(II.1.1)

где х_А – мольная доля компонента А в жидкой фазе;

— массовая доля компонента А;

М_А, М_В – молекулярные массы компонентов А и В: молекулярная масса ацетона – 58кг/кмоль, этилового спирта – 46кг/кмоль.

Материальный баланс процесса ректификации

Материальный баланс, основанный на законе сохранения массы вещества, составляется для определения количества материальных потоков в колонне.

Материальный баланс для всей колонны

(II.2.1)

где G_F – массовый расход исходной смеси, кг/с; G_D – массовый расход дистиллята, кг/с;

Материальный баланс по кубовому остатку

(II.2.2)

где G_W – массовый расход кубовой жидкости, кг/с;

Из номограммы [2, с.565] следует, что при заданном давлении (760мм.рт.ст.) температура кипения ацетона равна 56 0 С, этилового спирта – 83 0 С.

В этом интервале выбирается произвольный ряд температур: 60, 64, 68, 70, 74, 78, 80. При этих температурах по номограмме [2, с.565] определяются давления паров ацетона и этилового спирта.

Для вычисления равновесных составов фаз используются законы Дальтона и Рауля.

Мольная доля низкокипящего компонента Х в жидкости определяется по уравнению

(II.2.3)

Мольная доля низкокипящего компонента в паре у * рассчитывается по уравнению

(II.2.4)

где Р_А , Р_В – давления насыщенных паров низкокипящего и высококипящего компонентов соответственно, мм.рт.ст.; П – общее давление в системе, мм.рт.ст.

Данные по расчету равновесного состава фаз сведены в таблицу 1.

Таблица 1. Равновесные составы жидкости и пар смеси ацетон – этиловый спирт при давлении 760 мм.рт.ст.

t, 0 С	Ра, мм.рт.ст.	Рэ, мм.рт.ст.	П, мм.рт.ст.
0,785	0,91
0,613	0,81
0,478	0,698
0,405	0,639
0,244	0,433
0,112	0,228
0,061	0,135

По полученным данным о равновесии между жидкостью и паром строим изобары температур кипения и конденсации смеси на диаграмме t=f(x,y) (рисунок 1) и линию равновесия на диаграмме у=f(x) (рисунок 2).

Расчет флегмового числа

Минимальное флегмовое число можно рассчитать по формуле

(II.3.1)

где — мольная доля низкокипящего компонента в паре, равновесном с исходной смесью, определяется по диаграмме х-у (рисунок 2).

Для нашего случая Отсюда

Оптимальное флегмовое число найдем из условия получения минимального объема колонны, пропорционального произведению n_T(R+1), где n_T — число ступеней изменения концентрации (теоретическое число тарелок).

Расчет оптимального флегмового числа выполняем следующим образом:

а) задаемся рядом коэффициента избытка флегмы β в пределах от 1,1 до 5,0; определяем рабочее флегмовое число и величину отрезка ;

б) откладываем отрезок В на оси ординат и проводим линии рабочих концентраций верхней и нижней частей колонны;

в) между равновесной и рабочими линиями в пределах концентраций x_W и x_D строим ступени, каждая из которых соответствует теоретической тарелке;

г) при каждом значении β определяем число теоретических тарелок n_T и величину произведения n_T(R+1).Результаты расчета сводим в таблицу 2.

Таблица 2 – Данные для расчета оптимального флегмового числа

д) по данным таблицы 2 строим график зависимости n_T(R+1)=f(R) (рисунок 3) и находим минимальное значение величины n_T(R+1). Ему соответствует флегмовое число R=2,5.

Эту величину и принимаем в дальнейших расчетах за оптимальное рабочее число флегмы. Число ступеней изменения концентраций при этом равно 16.

Технологический расчет процесса ректификации бинарных жидких смесей

Ректификацию применяют в промышленности, например, для отделения от воды органических растворителей, а также бензинов, керосинов и других продуктов. В статье приведен технологический расчет процесса ректификации бинарных жидких смесей.

Рис. 1. t–x,y-диаграмма равновесия «жидкость–пар» для идеальных смесей

Рис. 2. Принципиальная схема ректификации для составления материального и теплового балансов ректификации

Рис. 3. Схема построения рабочих линий ректификации

Рис. 4. Изображение рабочих линий при периодической ректификации

Рис. 5. К расчету числа ректификационных тарелок

Рис. 6. Определение числа теоретических тарелок по x–y-диаграмме

Рис. 7. Основные типы ректификационных колонных установок

Ректификация — процесс многократного противоточного разделения бинарных или многокомпонентных смесей за счет противоточного массои теплообмена между паром и жидкостью, осуществляемый в противоточных колонных аппаратах с контактными элементами (насадки, тарелки). Ректификацию применяют в промышленности, например, для отделения от воды органических растворителей, а также бензинов, керосинов и других продуктов. В статье приведен технологический расчет процесса ректификации бинарных жидких смесей.

Ректификация. Общие сведения

Ректификация представляет собой разделение жидкой смеси на составляющие ее компоненты в результате многократного частичного испарения жидкости и конденсации образующегося пара [1]. В этом заключается основное отличие ректификации от дистилляции, при которой в результате однократного цикла частичное испарение-конденсация достигается лишь предварительное (грубое) разделение жидких смесей [2].

Ректификацию проводят в противоточных колонных аппаратах, снабженных контактными элементами (тарелками различной конструкции) для увеличения поверхности массообмена, либо заполненных насадкой, изготовленной из различных материалов (керамика, металл, пластмассы, кольца Рашига, кольца Палля, седла Берля, насадки «Инталлокс», «Хай-Пэк», «Лева-Пэк» и др.).

При применении насадки контакт между паром (газом) и жидкостью осуществляется на поверхности специальных насадочных элементов, а также в свободном пространстве между ними, в случае применения тарелок пар проходит через слой жидкости на поверхности тарелок, и контакт между фазами происходит при прохождении пара (газа) сквозь слой жидкости, находящейся на контактном устройстве (тарелке). В пленочной колонне фазы контактируют на поверхности тонкой пленки жидкости, стекающей по вертикальной или наклонной поверхности.

Т арелки классифицируются по способу передачи жидкости с тарелки на тарелку (переточные и провальные тарелки), по способу взаимодействия жидкой и паровой (газовой) фаз (прямоточные, противоточные и перекрестноточные тарелки), по характеру диспергирования взаимодействующих фаз (тарелки барботажного и струйного типов), по конструкции устройства для ввода пара (газа) в жидкость (клапанные, эжекционные, струйные и ситчатые тарелки).

Процесс взаимодействия пара с жидкостью происходит в противотоке, и в каждом контактном устройстве пары конденсируются, а жидкость частично испаряется за счет теплоты конденсации пара. За счет этого пар обогащается легколетучим компонентом (ЛЛК), а жидкость, стекающая в низ колонны, — труднолетучим компонентом (ТЛК). В результате многократного взаимодействия пара и жидкости в дистиллят переходит легколетучий, а в кубовый остаток — труднолетучий компоненты.

Ректификационная установка состоит из колонной части, в которой расположены тарелки или насадка, и кипятильника (куба) — кожухотрубчатыго или змеевикового теплообменника. Кипятильник может быть встроенным в нижнюю колонную часть либо вынесенным за пределы колонны. Наибольшее распространение получили тарельчатые и насадочные ректификационные колонны.

В теоретических расчетах принимается, что: при конденсации 1 кмоль пара испаряется 1 кмоль жидкости, поэтому количество пара, движущегося в ректификационной колонне, одинаково в любом ее сечении; при конденсации пара в дефлегматоре не происходит изменения состава пара, поэтому состав пара, уходящего из ректификационной колонны, равен составу дистиллята (y _d = x _d ); при испарении жидкости не происходит изменения ее состава, поэтому состав пара, образующегося при испарении, равен составу кубового остатка (y _w = x _w ).

Процесс ректификации характеризуется диаграммам равновесия «жидкость– пар» для идеальных смесей. Обычно процессы ректификации проводят в изобарических условиях [3], поэтому расчет идеальной бинарной смеси производят при постоянном давлении (Р = const). В этом случае равновесную зависимость можно представить в координатах t–х,у (рис. 1). Учитывая температуры, после расчета величин х и у строится диаграмма, характеризующая равновесие в системе «жидкость–пар».

Нижняя кривая на диаграмме (рис. 1) определяет температуры кипения жидкой смеси, верхняя — температуры конденсации паровой смеси. Отрезки, отложенные по осям ординат при х = 0 и x = 1, определяют температуры кипения труднои легколетучего компонентов t _A и t _B . При нагревании жидкой смеси состава х1 до температуры кипения t ₁ получается пар равновесного состава, после конденсации которого образуется жидкость состава х ₂ , обогащенная легколетучим компонентом.

В результате последующего нагревания этой жидкости до температуры кипения t ₂ и конденсации паров получается жидкость состава х ₃ . За счет многократного испарения жидкости и конденсации паров можно разделить исходную смесь на чистые легколетучий и труднолетучий компоненты.

Материальный баланс ректификационной колонны

Расчет ректификационной колонны производится для заданных составах исходной смеси, кубового остатка, дистиллята, производительности и рабочем давлении в колонне [4]. В начале определяется материальный баланс колонны и рабочее флегмовое число. Для этого используется y–x-диаграмма. Затем подбирается тип тарелок, определяется скорость пара, диаметр колонны, коэффициент массопередачи, высота колонны, гидравлическое сопротивление тарелок.

После этого проводится расчет эксплуатационных свойств, а также экономические показатели ее использования. Материальный и тепловой балансы ректификации составляют по принципиальной схеме, показанной на рис. 2. В колонну ректификационной установки поступает исходная смесь, которая в результате ректификации разделяется на дистиллят и кубовый остаток.

Выходящие из колонны пары конденсируются в дефлегматоре и попадают в разделительный приемник 3, где разделяются на две части: одна часть, так называемая флегма Ф, направляется на орошение колонны, а другая отбирается в виде продукта — дистиллята. Материальный баланс ректификации описывается следующими уравнениями, общий материальный баланс:

по легколетучему компоненту:

где G_f , G_d и G_w — массы, соответственно, смеси, поступающей на ректификацию, дистиллята и получаемого остатка, кмоль; x_f , x_d и x_w — концентрации легколетучего компонента, соответственно, в исходной смеси, дистилляте и в остатке, мольные доли. Массы дистиллята и кубового остатка определяются как:

Расчеты производятся для легкок ипящего компонента х. Для дальнейших расчетов необходимо пересчитать составы фаз из массовых в мольные по соотношению:

где x — мольная доля компонента А, кмоль/(кмоль смеси); x — — массовая доля компонента А, % (масс.); М_А — мольная масса компонента А, кг/моль; М_В — мольная масса компонента В, кг/моль.

Массы исходной смеси, кубового остатка и флегмы теоретически соотносят к 1 кмоль дистиллята и обозначаются соотношениями:

Последнее отношение называется флегмовым числом и принимается равным от 1,5 до 2,0. При минимальном флегмовом числе можно получить максимальное количество дистиллята, но число тарелок становится бесконечно большим. Если флегмовое число принять равным бесконечности, то колонна работает сама на себя. При флегмовом числе меньше минимального ни при каких условиях невозможно отогнать чистый продукт с заданной степенью чистоты.

Ректификационная колонна разделяется на две части: верхнюю, или укрепляющую (в ней пар укрепляется, то есть обогащается ЛЛК), и нижнюю — исчерпывающую (где происходит исчерпывание жидкой смеси, то есть извлечение ЛЛК и обогащение ее ТЛК). Уравнение материального баланса для верхней и нижней частей колонны составляется на основании следующего общего уравнения:

Количество жидкости, стекающей в укрепляющей части колонны:

Количество паров, поднимающихся по колонне:

Для укрепляющей части колонны используется уравнение:

для исчерпывающей части колонны:

(R + 1)dy = (F + R)(–dx). (13)

Уравнение (19) для произвольного сечения верхней части колонны для концентраций х, у, x_d и y_d, согласно принятому допущению x_d = y_d:

Для произвольного сечения нижней части колонны, где концентрации х и у, и куба, где концентрации жидкости и пара xw и yw, из уравнения (14) с учетом, что x_w = y_w:

(R + 1)(y – yw) = (R + 1)(y – xw) = (F + R)(x – xw), (16) откуда

Средние массовые расходы по жидкости для верхней и нижней частей колонны определяются из соотношений:

где М_P и М_F — мольные массы дистиллята и исходной смеси, кг/кмоль; М_в и М_н — мольные массы жидкости в верхней и нижней частях, соответственно, г/кмоль. Средние массовые потоки пара в верхней и нижней частях колонны равны, соответственно:

где М — _в и М — _н — средние мольные массы паров в верхней и нижней частях колонны. Уравнения (15) и (17) являются уравнениями рабочих линий для укрепляющей и исчерпывающей частей ректификационной колонны. Зависимости (15) и (17) представляют собой прямые линии на y–х-диаграмме (рис. 3). В уравнении (21) соотношение R/(R + 1) определяет тангенс угла наклона рабочей линии к оси абсцисс, a x_d/(R + 1) — отрезок, отсекаемый рабочей линией на оси ординат y– х-диаграммы (рис. 3).

В случае периодической ректификации процесс описывается рабочей линией для верхней исчерпывающей части колонны. Из уравнения (18) для сечения нижней части колонны по тарелке питания (x_f , y_f) и верхней части колонны (x_d, y_d) получим:

где y_f — мольная доля низкокипящего компонента в паре, находящемся в равновесии с исходной смесью, определяемая по y–x-диаграмме. Рабочее значение флегмового числа принимается равным 1,5–2,0. Для определения рабочего флегмового числа в научной литературе существует множество рекомендаций [5].

Тепловой баланс ректификационной колонны

Тепловой баланс ректификационной колонны непрерывного действия выражается равенством:

где Q₁ — расход теплоты в кубе, Дж/ч; c_f, c_d и c_w — удельные теплоемкости, соответственно, исходной смеси, дистиллята и кубового остатка, Дж/(кг⋅К); t_f, t_d и t_w — температуры, соответственно, исходной смеси, дистиллята и кубового остатка, К; r_d — теплота парообразования дистиллята, Дж/кг; Q_п — потери теплоты в окружающее пространство, Дж/ч.

Далее из уравнения (24) определяется расход теплоты в кубе ректификационной колонны:

Если кипятильник нагревается водяным паром, его расход на проведение процесса определяется как:

где i&#698 и i&#697 — энтальпия, соответственно, водяного пара и конденсата, кДж/кг. Работа ректификационной колонны связана с обменом энергии между фазами. В колонне тепло подводится с сырьем и нагревателем, а уходит с дистиллятом, кубовым остатком и холодильником. Общий тепловой баланс ректификационной колонны:

где Q_f — количества тепла, вносимого с сырьем; Q_н — количество тепла, вносимого нагревателем; Q_d — количество тепла, уходящего с дистиллятом; Q_w — количество тепла, уносимого с кубовым остатком; Q_х — количество тепла, отводимое холодильником-конденсатором. При заданных составах и отборах дистиллята и остатка величины Q_d и Q_w — постоянная величина:

При неизменной температуре и составе сырья Q_f = const, тогда величина (Q_н – Q_х) = const.

Расчет процесса ректификации

Разработка оптимальной схемы разделения — сложная проблема теории ректификации. Постановка задачи включает перечень продуктов разделения и требования к ним по составу целевых компонентов в дистилляте, кубового остатка и примесей. При разработке наиболее оптимальной схемы разделения сначала производится анализ физико-химических свойств компонентов исходной смеси, условий фазового равновесия в многокомпонентной системе, материального и теплового баланса, и только потом можно рассчитывать варианты схемы разделения.

Затем на основе анализа фазовых равновесий выясняется принципиальная возможность разделения и выявляются ограничения, обусловленные, например, образованием азеотропов и наличием близкокипящих компонентов. В этом случае возникает необходимость применения азеотропной или экстрактивной ректификации. Расчет процесса ректификации производится графоаналитическим методом [6].

Для построения рабочей линии на оси абсцисс на у–x-диаграмме (рис. 3) откладывают концентрации, характеризующие составы жидкостей: x_w, x_f и x_d. Учитывая, что x_d = y_d, из точки x_d проводят перпендикуляр и на пересечении его с диагональю находят точку А с координатами x_d = y_d. Зная флегмовое число R, определяют отрезок B = x_d/(R + 1) и откладывают его на оси ординат диаграммы.

Соединяют конец отрезка В (точка B) с точкой А. Затем из точки x_f, соответствующей заданному составу исходной смеси, проводят вертикаль до пересечения с линией А–b в точке В. Образующая прямая А–В является рабочей линией укрепляющей части колонны. Далее из точки x_w восстанавливают перпендикуляр и на пересечении его с диагональю находят точку С. Соединяя точки С и В, получают рабочую линию для исчерпывающей части колонны.

Точка В является общей для рабочих линий и характеризует рабочие концентрации в жидкости и паре на тарелке питания. Положение рабочих линий при заданных концентрациях жидкости x_w, х_f и x_d зависит только от величины отрезка В, определяемого значением рабочего флегмового числа R [см. уравнение (23)]. С уменьшением флегмового числа отрезок В увеличивается, и рабочая линия стремится к своему предельному верхнему положению А–b, соответствующему пересечению рабочей и равновесной линий в точке B1.

Очевидно, что в этой точке движущая сила Δy = y_p – y = 0, следовательно, ректификационная колонна должна иметь бесконечно большую поверхность фазового контакта. В этом случае число теоретических ступеней изменения концентраций будет бесконечным и разделение смеси возможно только в условной колонне бесконечной высоты. При этом расход греющего пара и диаметр колонны будут минимальными. Флегмовое число при этом также будет минимальным и равным:

Второму нижнему предельному положению рабочей линии соответствует бесконечно большое флегмовое число и соответственно отрезок В = 0. В этом случае обе рабочие линии совпадают с диагональю. Бесконечно большому флегмовому числу соответствует максимальная движущая сила процесса Δy_max = y_p – y, и, следовательно, наименьшее число теоретических ступеней изменения концентрации и минимальная высота колонны.

Однако расход пара в колонне, расход греющего пара в кипятильнике, диаметр колонны, а также расход охлаждающей воды в дефлегматоре будут максимальными. Здесь ректификационная колонна работает без отбора дистиллята, «сама на себя», что имеет место только при выводе колонны на рабочий режим. Рациональный выбор рабочего флегмового числа является важной технологической задачей, поскольку от флегмового числа зависят размеры (высота, диаметр) ректификационной колонны, а следовательно, капитальные и эксплуатационные расходы, а также энергозатраты [7]. Эксплуатационные расходы, определяемые в основном расходом пара и воды, возрастают прямо пропорционально величине флегмового числа.

Зависимость капитальных затрат от величины флегмового числа обратно пропорциональна высоте и диаметру колонны. Оптимальному значению флегмового числа соответствует минимум капитальных затрат. Зависимость суммарных затрат от флегмового числа также имеет минимум. Этому минимуму соответствует оптимальное значение рабочего флегмового числа, определяемое по формуле:

где s — коэффициент избытка флегмы. Во многих случаях коэффициент избытка флегмы принимается в пределах s = 1,1–1,4 [8]. При периодической ректификации рабочие линии процесса изображаются на у–x-диаграмме, как показано на рис. 4. Процессы периодической ректификации могут проводиться при постоянном флегмовом числе либо при постоянном составе дистиллята. В случае ректификации при постоянном флегмовом числе содержание легколетучего компонента в кубе и дистилляте постепенно уменьшается.

В результате, как и в случае фракционной перегонки, получают дистиллят в виде нескольких фракций. Однако при постоянном флегмовом числе наклон рабочих линий не зависит от концентраций. Если в первый момент ректификации концентрация летучего компонента в кубовой жидкости x _f , а в дистилляте — x _d , то в результате ректификации концентрация летучего компонента в кубе будет уменьшаться и принимать значения x ₁ , x ₂ и т.д. вплоть до конечной концентрации x _w .

Соответственно, будет уменьшаться и концентрация легколетучего компонента в дистилляте: x _d1 , x _d2 и х _d3 и т.д. В итоге образуется дистиллят среднего состава: Для получения постоянного состава дистиллята процесс ректификации проводят при изменяющемся флегмовом числе: минимальном в начале процесса и максимальном в конце. Увеличение флегмового числа соответствует уменьшению отрезка В и, следовательно, увеличению наклона рабочей линии. При этом рабочая линия будет занимать последовательно положения А–В1, А–В2, А–В3 и т.д. (рис. 4б).

Расчет числа тарелок ректификационной колонны

Расчет производится по числу теоретических или действительных ступеней (тарелок) изменения концентраций. При этом предполагается, что в теоретической ступени достигается равновесие между паром, уходящим на вышерасположенную ступень (тарелку), и жидкостью, стекающей со ступени (тарелки) на нижерасположенную. Принцип работы ректификационной тарелки показан на рис. 5а.

На n-ю тарелку поступает с вышерасположенной жидкость концентрацией x_n+1, а с нижерасположенной тарелки — пар концентрацией y_n–1, в результате массообмена легколетучий компонент из жидкости переходит в пар, а труднолетучий — из пара в жидкость. При этом концентрация легколетучего компонента в паре возрастает до уn, а в жидкости уменьшается с х_n+1 до х_n.

При расчете ректификационной тарелки принимается, что жидкость на тарелке идеально перемешана и имеет постоянную концентрацию х_n, а пар меняет свою концентрацию в слое жидкости от у_n–1 до у_n в режиме идеального вытеснения. В случае достижения равновесия процесс изменения концентрации в паре от у_n–1 до у_n = у_nр изображается вертикальным отрезком А–В, а изменение концентрации в жидкости от x_n+1 до х_n — горизонтальным отрезком B–D (рис. 5б).

Таким образом, ступень A–B–D изображает процесс, происходящий на одной теоретической тарелке. Чтобы определить число теоретических тарелок в колонне для разделения исходной смеси в заданных пределах от x_f до x_w и от x_f до x_d, проводят ступенчатую линию между линией равновесия и рабочими линиями между точками A и С. Число полученных ступеней определяет число теоретических тарелок. На реальной ступени (тарелке) изменения концентрацией идеальное равновесие не достигается, то есть у_п Типы ректификационных установок

Для контактирования потоков пара и жидкости в процессах ректификации применяются ректификационные установки различных конструкций, среди которых наибольшее распространение получили вертикальные установки колонного типа. Установки этого типа могут быть классифицированы в зависимости от рабочего давления, технологического назначения, типа контактных устройств и технологической схемы.

В зависимости от рабочего давления колонные ректификационные установки подразделяются на атмосферные, вакуумные и работающие под давлением. К атмосферным ректификационным установкам обычно относят установки, в верхней части которых рабочее давление незначительно превышает атмосферное и определяется сопротивлением коммуникаций и аппаратуры, расположенных на потоке движения паров ректификата после колонны.

Давление в нижней части колонны зависит в основном от сопротивления ее внутренних устройств и может значительно превышать атмосферное. В вакуумных ректификационных установках рабочее давление ниже атмосферного (создано разрежение), что позволяет снизить рабочую температуру процесса и избежать разложения продукта. Величина остаточного давления в колонне определяется физико-химическими свойствами разделяемых продуктов и допустимой максимальной температурой их нагрева без заметного разложения.

В ректификационных установках, работающих под давлением (1–4 МПа), величина рабочего давления может существенно превышать атмосферное. По технологической схеме различают ректификационные установки непрерывного и периодического действия. Установки непрерывного действия применяются в крупнотоннажных, а установки периодического действия — в малотоннажных производствах. Для непрерывной ректификации применяют колонны, состоящие из двух ступеней: верхней — укрепляющей и нижней — исчерпывающей.

При периодической ректификации в колонне производится только укрепление пара. По типу внутренних контактных устройств различают тарельчатые, насадочные и пленочные ректификационные колонные установки. В тарельчатых ректификационных установках (рис. 7а) контакт между фазами происходит при прохождении пара (газа) сквозь слой жидкости, находящейся на контактном устройстве (тарелке).

В ректификационных и абсорбционных колоннах применяются тарелки различных конструкций (колпачковые, клапанные, струйные, провальные и т.п.), существенно различающиеся по своим рабочим характеристикам и технико-экономическим данным. Данные установки используются главным образом в пищевой и фармацевтической, а также в других областях промышленности. В насадочных ректификационных колоннах (рис. 7б) контакт между газом (паром) и жидкостью осуществляется на поверхности специальных насадочных тел, а также в свободном пространстве между ними.

Однако в последние годы в связи с созданием эффективных насадок возрос интерес к насадочным колоннам, особенно в вакуумных процессах, приобретающих в этом случае ряд положительных характеристик: низкое гидравлическое сопротивление, малая задержка жидкости, высокая эффективность в широком интервале изменения нагрузок по пару (газу) и жидкости и др. В пленочной колонне (рис. 7в) фазы контактируют на поверхности тонкой пленки жидкости, стекающей по вертикальной или наклонной поверхности ректификационной колонны.

Выводы

Ректификация — один из самых энергоемких химико-технологических процессов. Эксплуатационные затраты, связанные с расходом энергии, могут достигать при ректификации 70 % общей стоимости разделения, поэтому при проектировании ректификационных установок необходимо решать задачу рационального сочетания флегмового числа, от которого зависит расход энергии, диаметра и высоты колонны, определяющей капитальные затраты.

Оптимальная схема разделения должна отвечать минимуму затрат. При выборе схемы, состоящей из ряда колонн, снижение энергетических затрат возможно за счет рекуперации тепловых потоков благодаря различию температур кипения продуктов разделения (например, высококипящие компоненты можно использовать для подогрева низкокипящих). Большая экономия энергии может быть достигнута путем применения схемы с тепловым насосом.

В данном случае пары дистиллята, выходящие из колонны, сжимаются компрессором до давления, соответствующего требуемой температуре его конденсации в перегонном кубе колонны; при этом отпадает необходимость в дефлегматоре и сокращаются расходы пара и воды. С целью экономии капитальных затрат иногда выгодно использовать вместо нескольких простых колонн одну сложную колонну с отпарными секциями и боковыми отборами отдельных фракций.

Несмотря на все большее распространение других альтернативных процессов и методов разделения жидких бинарных смесей (испарение через мембрану, противоточная кристаллизация с непрерывным массообменом, экстракция), ректификация по-прежнему сохраняет свое лидирующее значение.

Курсовая работа: Расчет ректификационной колонны

Ректификация – массообменный процесс разделения однородной смеси летучих компонентов, осуществляемый путем противоточного многократного взаимодействия паров, образующихся при перегонке, с жидкостью, образующейся при конденсации этих паров.

Разделение жидкой смеси основано на различной летучести веществ. При ректификации исходная смесь делится на две части: дистиллят – смесь, обогащенную низкокипящим компонентом (НК), и кубовый остаток – смесь, обогащенную высококипящим компонентом (ВК).

Процесс ректификации осуществляется в ректификационной установке, основным аппаратом которой является ректификационная колонна, в которой пары перегоняемой жидкости поднимаются снизу, а навстречу парам стекает жидкость, подаваемая в виде флегмы в верхнюю часть аппарата.

Процесс ректификации может протекать при атмосферном давлении, а также при давлениях выше и ниже атмосферного. Под вакуумом ректификацию проводят, когда разделению подлежат высококипящие жидкие смеси. Повышенное давление применяют для разделения смесей, находящихся в газообразном состоянии при более низком давлении. Атмосферное давление принимают при разделении смесей, имеющих температуру кипения от 30 до 150ْ С.

Степень разделения смеси жидкостей на составляющие компоненты и чистота получаемых дистиллята и кубового остатка зависят от того, насколько развита поверхность контакта фаз, от количества подаваемой на орошение флегмы и устройства ректификационной колонны.

Ректификация известна с начала XIX века как один из важнейших технологических процессов главным образом спиртовой и нефтяной промышленности. В настоящее время ректификацию все шире применяют в самых различных областях химической технологии, где выделение компонентов в чистом виде имеет весьма важное значение (в производствах органического синтеза, изотопов, полимеров, полупроводников и различных других веществ высокой чистоты).

1. Расчет ректификационной колонны

1.1 Материальный баланс процесса

Составляем материальный баланс для определения количеств и состава веществ, участвующих в процессах ректификации.

Материальный баланс колонны, обогреваемой паром:

, (1.1)

где G_F —производительность установки по исходной смеси, G_Д –производительность установки по дистилляту, G_W — производительность установки по кубовому остатку.

Материальный баланс для НК:

, (1.2)

где х_F , x_Д, х_W — массовая доля легколетучего компонента в исходной смеси, дистилляте, кубовом остатке соответственно. Преобразуем выражение (1.2)

,

,

Из уравнения (1.1) определяем расход дистиллята, кг/с.

Для дальнейших расчётов выразим концентрации исходной смеси, дистиллята и кубового остатка в мольных долях.

. (1.3)

. (1.4)

, (1.5)

где М_{в ,} М _э — молярная масса воды и этилового спирта соответственно. М_в =18, М _э =46.

,

,

.

1.2 Определение минимального флегмового числа

Для определения минимального флегмового числа строим кривую равновесия, предварительно выполнив расчет равновесного состава жидкости и пара смеси этанол—вода.

Таблица 1— Равновесный состав жидкости и пара смеси этиловый спирт—вода

Проводим прямую CВ, для этого на диагонали наносим точку С с абсциссой х_Д =0,71, а на кривой равновесия точку В с абсциссой х_F =0,132 (см. прил.) Измерив отрезок в_мах , отсекаемый прямой СВ на оси ординат находим R_min по формуле:

, (1.6)

откуда выражаем значение минимального флегмового числа:

,

.

В уравнение рабочих линий входит рабочее флегмовое число R, определяемое как

, (1.7)

1.3 Построение рабочих линий укрепляющих и исчерпывающей частей колонны. Определение числа теоретических тарелок

Чтобы определить количество тарелок, надо графически изобразить линии рабочего процесса в колонне. Колонну непрерывного действия от места ввода исходной смеси делят на две части: верхняя часть колонны называется укрепляющей, а нижняя часть— исчерпывающей. При построении линий рабочих концентраций укрепляющей и исчерпывающей части колонны откладываем на оси ординат отрезок ОД, длина которого определяется соотношением:

, (1.8)

Через точки С и Д проводим прямую СД, а через точку В—вертикаль до пересечения с линией СД и получаем точку В₁ , соединив ее с А и С, получаем СВ₁ – линия рабочих концентраций укрепляющей части колонны, АВ₁ – линия концентраций исчерпывающей части колонны.

Число теоретических тарелок определяем путем построения ступенчатой линии между линией равновесия и линиями рабочих концентраций в пределах от х_Д до х_W . Количество теоретических тарелок в нижней части –3, в верхней части колонны — 5. Всего 8 теоретических тарелок.

1.4.1 Определение КПД тарелки

Для выбора КПД тарелки η воспользуемся обобщенным опытным графиком [5, рис. 90]

В зависимости КПД от произведения относительной летучести α на коэффициент динамической вязкости µ перегоняемой смеси.

Относительная летучесть α, динамические коэффициенты вязкости смеси µ и отдельных компонентов определяются при температурах кипения исходной смеси, дистиллята и кубового остатка, определяемые по диаграмме t –x,y (см. прил).

Относительную летучесть находим по формуле:

, (1.9)

где Р_э , Р_в – давление насыщенного пара низкокипящего и высококипящего компонента соответственно, Па.

Для исходной смеси:

t=85°C,

t=79°С ,

для кубового остатка:

t=99°C.

По номограмме V [4] определяем коэффициент динамической вязкости:

t=85°C µ_э =0,38·10 -3 Па µ_в =0,299·10 -3 Па

t=79°С µ_э =0,44 ·10 -3 Па µ_в =0,344·10 -3 Па

t=99°C µ_э =0,3·10 -3 Па µ_в =0,287 ·10 -3 Па

Вязкость исходной смеси, дистиллята и кубового остатка определяем по формуле:

, (1.10)

где х_Э , х_В – молярные доли компонентов (воды и этилового спирта);

µ_э , µ_в – вязкость компонентов жидкой смеси при температуре смеси.

Для исходной смеси:

,

,

Для кубового остатка:

,

Определяем произведение α,µ и выбираем соответствующее КПД [5]:

η₁ =0,53,

η₂ =0,5,

η₃ =0,59.

Средний КПД тарелки:

, (1.11)

.

Для укрепляющей части колонны действительное число тарелок

,

.

Для исчерпывающей части колонны

,

.

1.4.2 Определение объёмов и объёмных скоростей пара и жидкости, проходящих через колонну

Средняя плотность жидкости:

, (1.12)

где — средняя массовая концентрация НК в жидкости, которая определяется:

1) для верхней части колонны:

,

2) для нижней части колонны:

(1.14)

.

Плотности НК и ВК в формуле (1.12) необходимо выбрать при средней температуре, t_ср в нижней и верхней части колонны:

, (1.15)

,

,

.

По таблице IV, XXXIX [4] определяем плотность ρ в зависимости от температуры t

Подставим получившиеся значения в выражение (1.12).

Для верхней части:

кг/м 3 ,

для нижней части:

кг/м 3 .

Определяем среднюю плотность пара

, (1.16)

где средняя мольная масса пара определяется

, (1.17)

где у_ср – мольная концентрация НК в парах, которая для верхней части колонны определяется

, (1.18)

.

Для нижней части колонны:

, (1.19)

.

кг/кмоль,

кг/кмоль,

в верхней части колонны:

кг/м 3 ,

в нижней части колонны:

кг/м 3 ,

Объемная скорость пара в колонне:

, (1.20)

где G_Д =1,12 кг/с – расход дистиллята

в верхней части колонны:

м 3 /с,

в нижней части колонны:

м 3 /с,

Определяем максимальную объёмную скорость жидкости:

1) в верхней части колонны на верхней тарелке

, (1.21)

где L_в – средний массовый расход по жидкости для верхней части колонны:

, (1.22)

для нижней части:

, (1.23)

где М_Д и М_F — мольные массы дистиллята и исходной смеси, М_в и М_н – средние мольные массы жидкости в верхней и нижней частях колонны.

Средняя мольная масса жидкости:

в верхней части колонны

кг/кмоль,

в нижней части колонны

кг/кмоль.

Мольная масса дистиллята

кг/кмоль.

Мольная масса исходной смеси

кг/кмоль,

кг/с,

кг/с.

Подставим в (1.21) полученные значения и определим максимальную объемную скорость жидкости:

м 3 /с,

2) в нижней части

(1.24)

м 3 /с.

1.5 Определение основных геометрических размеров ректификационной колонны

Скорость пара должна быть ниже некоторого предельного значения ω_пред , при которой начинается брызгоунос. Для ситчатых тарелок.

(1.25)

Предельное значение скорости пара ω_пред определяем по графику [6, рис 17-20, с624].

Принимаем расстояние между тарелками Н=0.3 м, так как

,

,

следовательно, для верхней части колонны м/с, для нижней части колонны м/с. Подставив данные в (1.25) получим:

м/с,

м/с.

Диаметр колонны Д_к определяем в зависимости от скорости и количества поднимающихся по колонне паров:

, (1.26)

м

м

Тогда диаметр колонны равен:

м

Скорость пара в колонне:

Выбираем тарелку типа ТСБ-II

Диаметр отверстий d₀ =4 мм.

Высота сливной перегородки h_п =40 мм.

Колонный аппарат Д_к =1600 мм – внутренний диаметр колонны

F_к =2,0 м 2 – площадь поперечного сечения колонны

Расчёт высоты колонны

Определение высоты тарельчатой колонны мы проводим по уравнению:

H₁ =(n-1)H – высота тарельчатой части колонны;

h₁ – высота сепараторной части колонны мм., h₁ =1000 мм по табл2 [7];

h₂ – расстояние от нижней тарелки до днища, мм., h₂ =2000 мм табл2 [7];

n – число тарелок;

H – расстояние между тарелками.

Для определения высоты тарельчатой части колонны воспользуемся рассчитанным в пункте 1.4 действительным числом тарелок:

м,

По выражению (1.27) высота колонны равна:

1.6 Расчёт гидравлического сопротивления колонны

Расчёт гидравлического сопротивления тарелки в верхней и в нижней части колонны

, (1.28)

где —сопротивление сухой тарелки, Па; — сопротивление, обусловленное силами поверхностного натяжения, Па; — сопротивление парожидкостного слоя на тарелке, Па.

а) Верхняя часть колонны.

Сопротивление сухой тарелки

(1.29)

где ξ – коэффициент сопротивления сухих тарелок, для ситчатой тарелки ξ=1,82 [1];

ω₀ – скорость пара в отверстиях тарелки:

, (1.30)

Плотность жидкости и газа определяем как среднюю плотность жидкости и газа в верхней и нижней частях колоны соответственно:

, (1.31)

кг/м 3 .

Следовательно, гидравлическое сопротивление сухой тарелки:

Па.

Сопротивление, обусловленное силами поверхностного натяжения

, (1.33)

где σ=20*10 -3 Н/м— поверхностное натяжение жидкости; d₀ =0,004 м — эквивалентный диаметр прорези.

Па.

Сопротивление газожидкостного слоя принимаем равным:

, (1.34)

где h_пж – высота парожидкостного слоя, м; ; k — отношение плотности пены к плотности чистой жидкости, принимаем к=0,5; h— высота уровня жидкости над сливным порогом, м. По таблице 3 [7] h=0,01м.

Подставив, полученные значения получим гидравлическое сопротивление:

Па.

Сопротивление всех тарелок колонны:

, (1.35)

где п— число тарелок.

Па.

1.7 Проверка расстояния между тарелками

Минимальное расстояние между тарелками должно обеспечить работу гидравлического затвора на тарелке. Проверим, соблюдено ли при расстоянии Н=0,3 м — необходимое для нормальной работы тарелок условие:

, (1.36)

.

Так как 0,3>0,0846 условие выполняется, расстояние подобрано верно.

1.8 Тепловые расчеты

Целью расчета является определение расхода греющего пара на обогрев колонны. По диаграмме t- x- y находим температуру кипения и соответствующую ей удельную теплоемкость:

Для расчета удельных теплот испарения смесей этанола с водой принимаем следующие значения чистых веществ [6]:

Расчет ведем на массовые количества:

, (1.37)

. (1.38)

Для исходной смеси при =28 %:

Дж/(кг·К),

Для дистиллята при =86 %:

Дж/(кг·К),

Дж/кг

Для кубового остатка =0.5%:

c_w =3477.7·0.005+4609(1-0.005)=4603 Дж/(кг·К),

Расход теплоты на испарение исходной смеси определяем по формуле:

, (1.39)

где G_Д – расход дистиллята, кг/с.

кВт.

Расход теплоты на испарение дистиллята определяем по формуле:

(1.40)

кВт.

Расход теплоты на нагревание остатка определяем по формуле:

(1.41)

кВт.

Общий расход теплоты в кубе колонны (без учёта потерь в окружающую среду):

(1.42)

кВт.

С учётом 3% потерь в окружающую среду общий расход теплоты:

кВт. (1.43)

Давление греющего пара P=300 кПа, (3 атм) по табл LVII [4] соответствует удельная теплота конденсации r_гр =2171·10 3 Дж/кг

Расход греющего пара:

, (1.44)

кг/с.

1.8.1 Расчёт и выбор теплообменного аппарата для подогрева исходной смеси

Необходимые для расчета заданные параметры:

Целью теплового расчёта является определение необходимой площади теплопередающей поверхности, соответственно при заданных температурах оптимальными гидродинамические условия процесса и выбор стандартизованного теплообменника.

Из основного уравнения теплопередачи:

(1.45)

где F – площадь теплопередающей поверхности, м 2 ;

Q – тепловая нагрузка аппарата;

К – коэффициент теплопередачи Вт, (м 2 ·к);

∆t_ср средний температурный напор, °К.

Определяем тепловую нагрузку:

, (1.46)

где G_хол – массовый расход этанола, кг/с;

с_хол – средняя удельная теплоёмкость этанола Дж/кг·с;

t₂ , t₁ – конечная и начальная температуры этанола, °С,

X= 1.05 – коэффициент учитывающий потери тепла в окружающую среду.

Средняя температура этанола:

, (1.47)

.

Этому значению температуры этанола соответствует значение теплоёмкости С=2933 Дж/кг·К:

Q=3,06·2933·(95,6-20) ·1,05=712·10 3 Вт.

Расход пара определяем из уравнения:

D – расход пара, кг/с;

r – средняя теплота конденсации пара Дж/кг.

Из формулы (1.48) следует, что

,

.

Расчёт температурного режима теплообменника.

Цель расчёта – определение средней разности температур ∆t_ср и средних температур теплоносителей t_ср1 и t_ср2 .

Для определения среднего температурного напора составим схему движения теплоносителей (в нашем случае схема противоточная)

Т_н =132,7 пар Т_н =132,7°С

.

t_к =85 этиловый спирт t_н =20°С

Т_н выбираем по табл. XXXIX [4]

t_ср1 = Т_н =132,7 °С, т.к. температура пара в процессе конденсации не меняется.

т.к , то

(1.49)

,

Температура одного из теплоносителей (пара) в аппарате не изменяется, поэтому выбор температурного режима окончателен.

Ориентировочный расчёт площади поверхности аппарата. Выбор конструкции аппарата и материалов для его изготовления.

Ориентировочным расчётом называется расчёт площади теплопередающей поверхности по ориентировочному значению коэффициента теплопередачи К, выбранному из [4]. Принимаем К=900 Вт/(м 2 К), тогда ориентировочное значение площади аппарата вычислим по формуле (1.45):

(1.50)

Учитывая, что в аппарате горячим теплоносителем является пар, для обеспечения высокой интенсивности теплообмена со стороны метанола необходимо обеспечить турбулентный режим движения и скорость движения метанола в трубах аппарата ₂ = 1,0 м/с [4].

Для изготовления теплообменника выбираем трубы стальные бесшовные диаметром 25х2мм. необходимое число труб в аппарате n, обеспечивающее такую скорость, определим из уравнения расхода:

(1.51)

.

Такому числу труб в одном ходе n=12 шт, и площади поверхности аппарата F=13,9≈14 м 2 по ГОСТ15118-79 и ГОСТ 15122-79 наиболее полно отвечает двухходовой теплообменник диаметром 325 мм, с числом труб 56 (в одном ходе 28 шт.), длинной теплообменных труб 4000 мм и площадью поверхности F=13м 2 .

1.8.2 Расчет дефлегматора

Тепловую нагрузку дефлегматора определим из теплового баланса.

Таблица 2— Тепловой баланс для дефлегматора

1. С паром из колонны

2. С охлаждающей водой

3. С дистиллятом

4. С охлаждающей водой

1. С паром из колонны

2. С охлаждающей водой

3. С дистиллятом

4. С охлаждающей водой

Потерями теплоты в окружающую среду пренебрегаем.

, (1.52)

, (1.53)

откуда расход охлаждающей воды на дефлегматор:

. (1.54)

Количество паров, поднимающихся из колонны:

, (1.55)

кг/с.

Скрытую теплоту конденсации паровой смеси в дефлегматоре определяем по формуле:

, (1.56)

где r_Дэ =852·10 3 Дж/кг, r_Дв =2307·10 3 Дж/кг при t_Д =79ْ С.

Дж/кг.

Принимаем температуру охлаждающей воды на входе в дефлегматор t_н =9ْ С, на выходе t_к =29ْ С, тогда расход воды на дефлегматор составит:

кг/с.

1.8.3 Выбор холодильника дистиллята

Расход воды на холодильник определяем из уравнения теплового баланса

Таблица 3—Тепловой баланс

1. С дистиллятом

2. С охлаждение волы

3. С охлажденным дистиллятом

4. С охлаждающей водой

1. С дистиллятом

2. С охлаждение волы

3. С охлажденным дистиллятом

4. С охлаждающей водой

(1.57)

Подставляя в последнее уравнение вместо , выражения из теплового баланса и решая его относительно расхода охлаждающей воды, имеем:

(1.58)

где с_д – теплоёмкость дистиллята при его средней температуре. Дано t_од охлаждения дистиллята t=35,0°С.

.

Теплопроводность дистиллята при этой температуре

, (1.59)

где ;

,

,

(начальные конечные температуры принимаем такими же, как в дефлегматоре)

1.8.4 Холодильник кубового остатка

Таблица 4—Тепловой баланс для холодильника кубового остатка

1. С кубовым остатком

2. С охлаждение волы

3. С охлажденным кубовым остатком

4. С охлаждающей водой

, .60)

Подставим в это уравнение вместо , выражение теплового баланса и, решая его относительно расхода охлаждающей воды, получим:

, (1.61)

где — теплоёмкость кубового остатка при его средней температуре t_хиср ,

.

Конечная температура кубового остатка задана 45°С:

,

1.8.5 Кипятильник колонны

Тепловая нагрузка кипятильника колонны определялась ранее Q=5590,6 кВт, средняя разность температур в кипятильнике – разность между температурой греющего пара при Р=0,3МПа и температурой кипения кубового остатка:

При ориентировочно принятом значении коэффициента в кипятильнике к=1500 Вт(м 3 к) площадь поверхности теплообменника составит:

(1.62)

2. Конструктивный расчёт ректификационной колонны

2.1 Расчёт диаметров штуцеров, подбор фланцев

Рассчитаем диаметры основных штуцеров, через которые проходят известные по величине материальные потоки, а именно: штуцер подачи исходной смеси, штуцеры выхода паров из колонны, штуцер выхода кубового остатка.

Независимо от назначения штуцера его диаметр рассчитывают из уравнения расхода:

, (2.1)

где V – объёмный расход среды через штуцер, м 3 /с; – скорость движения среды в штуцере, м/с;

;

Штуцер подачи исходной смеси

(2.2)

,

;

,

.

Принимая _XF =1,5м/с, получим:

.

Стандартный размер трубы для изготовления штуцера по ГОСТ 9941-62, 70×3 (внутренний диаметр d_вн =70-3·2=64мм).

Скорость движения питательной смеси в штуцере:

, (2.3)

.

Штуцер подачи флегмы:

, (2.4)

При

.

Принимаем _XR =1,0м/с,

Стандартный размер трубы для изготовления штуцера по ГОСТ 9941-62, 70×3 (внутренний диаметр d_вн =70-3·2=64мм).

Скорость движения флегмы в штуцере:

(2.5)

Штуцер выхода кубового остатка:

, (2.6)

При

плотность воды .

.

Принимаем _XW =0,5м/с,

.

Стандартный размер трубы для изготовления штуцера по ГОСТ 9941-62, 95×4 (внутренний диаметр d_вн =95-4·2=87мм=0,087м)

Скорость движения кубового остатка в штуцере:

.

Штуцер выхода паров из колонны:

, (2.7)

.

Определяем среднюю плотность пара для верхней и нижней части колонны:

, (2.8)

.

Принимаем _у =25 м/с.

.

Выбираем стальную электросварную прямошовную ГОСТ10704-81 630х16, внутренний диаметр которой равен d_вн =630-16·2=598 мм. Следовательно, скорость паров в штуцере:

, (2.9)

Для всех штуцеров выбираем стандартные фланцы тип 1[9]. Для штуцера подачи исходной смеси и флегмы выбираем фланец (ГОСТ 1235-54) с основными размерами d_в =72мм, D₁ =130мм, D=160мм, b=11мм, D₂ =110мм, h=3мм, d=12мм, n=8шт. Фланец штуцера кубового остатка d_в =97мм, D₁ =160мм, D=195мм, b=22мм, D₂ =138мм, h=4мм, d=16мм, n=8шт. Фланец штуцера для выхода паров из колонны d_в =634мм, D₁ =740мм, D=770мм, b=11мм, d=24мм, n=20шт, (ГОСТ1255-54). Уплотнительный материал принимаем паронит марки ПОН (ГОСТ481-80).

3.1 Гидравлический расчёт

Цель гидравлического расчёта – определение величины сопротивлений различных участков трубопроводов и теплообменника и подбор насоса, обеспечивающего заданную подачу и рассчитанный напор при перекачке этанола.

Различают два вида сопротивлений (потерь напора): сопротивления трения (по длине) h₁ и местные сопротивления h_мс .

Для расчёта потерь напора по длине пользуются формулой Дарси-Вейсбаха.

, (3.1)

где λ – гидравлический коэффициент трения;

l – длина трубопровода или тракта по которому протекает теплоноситель, м;

d – диаметр трубопровода, м;

— скоростной коэффициент напора, м.

Для расчёта потерь напора в местных сопротивлениях применяется формула Вейсбаха:

, (3.2)

где ξ – коэффициент местных сопротивлений;

— скоростной напор за местным сопротивлением, м.

3.1.1 Определение геометрических характеристик трубопровода

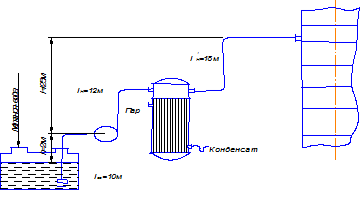

Гидравлическому расчёту подлежит схема на рис 1. Диаметр всасывающего и напорного трубопроводов определим из уравнения расхода, принимая скорость во всасывающем трубопроводе _вс =1,0÷1,5м/с, в напорном 1,5÷2,0м/с.

. (3.3)

Рисунок 1— Расчетная схема

В выражении (3.3) — объёмный расход питательной смеси (этанол)

,

,

по ГОСТ 9941-62 выбираем трубу 95х4 (внутренний диаметр 87).

Скорость движения этанола на всасывающем участке трубы

, (3.4)

,

Определяем режим движения на всасывающем участке трубопровода

, (3.5)

где — кинематический коэффициент вязкости при t=19°С.

,

—режим движения турбулентный.

Определяем трубу для напорного участка _н =1,5м/с

.

По ГОСТ выбираем трубу напорного трубопровода диаметром 70х3 (внутренний диаметр 64мм).

Скорость движения этанола на напорном участке трубы:

.

Режим движения на напорном участке трубопровода:

(3.7)

.

При данном числе Рейнольдса режим движения турбулентный.

Режим движения этанола на напорном участке трубопровода от теплообменника до ректификационной колонны:

(3.8)

где — коэффициент вязкости при t=85°С

.

Следовательно, режим движения турбулентный.

Скорость движения этанола в трубках аппарата:

, (3.9)

.

, (3.10)

.

Режим движения турбулентный.

Расчёт сопротивлений на всасывающем участке трубопровода.

При турбулентном режиме движения гидравлический коэффициент трения λ может зависеть и от числа Рейнольдса, и от шероховатости трубы.

Рассчитаем гидравлический коэффициент трения λ для гидравлически гладких труб по формуле Блазиуса.,

. (3.11)

Проверим трубу на шероховатость, рассчитав толщину вязкого подслоя δ и сравнив её с величиной абсолютной шероховатости.

, (3.12)

где — для стальных бесшовных туб.

,

, (3.13)

м.

Т.к. δ>∆, следовательно труба гидравлически гладкая λ=λ_гл =0,0276 на всех остальных участках трубопровода будем считать трубу так же гидравлически гладкой.

В соответствии с заданным вариантом Н=14м – максимальная высота подъёма, h_вс =1,0м-высота всасывания, l_вс =2,8 – длина всасывающего трубопровода, l΄_н =12м – длина трубопровода от теплообменника до ректификационной колонны, l_н =25м – длина нагнетательного трубопровода. Смесь подаётся по трубопроводу длиной l= l_вс + l_н =1,0+2,8=3,8 м.

По формуле (3.1) определяем потери напора по длине

.

Согласно схеме насосной установки на всасывающей линии имеются следующие местные сопротивления: главный поворот на 90°, вход в трубу. Коэффициент местного сопротивления ξ_вх =1,0; ξ_пов =0,5, следовательно ∑ξ=0,5+1=1,5 по формуле Вейсбаха потери напора в местных сопротивлениях определяются как

, (3.14)

где ξ – коэффициент местных сопротивлений; — скоростной напор за местным сопротивлением, м.

.

Суммарные потери напора на всасывающем участке трубопровода:

, (3.15)

.

Расчёт сопротивлений на напорном участке трубопровода от насоса до теплообменника. Т.к. труба гидравлически гладкая, то гидравлический коэффициент трения λ рассчитываем по формуле Блазиуса (3.11):

,

.

Потери напора по длине:

, (3.16)

.

Согласно расчётной схеме на напорном участке трубопровода от насоса до теплообменника имеется один вид местного сопротивления – главный поворот ξ=0,5

.

Суммарные потери напора на участке напорного трубопровода от насоса до теплообменника:

.

Расчёт сопротивления теплообменника

Определим напор теряемый в местных сопротивлениях теплообменника ( рис 1)

,

.

Предварительно вычисляем площади на различных участках.

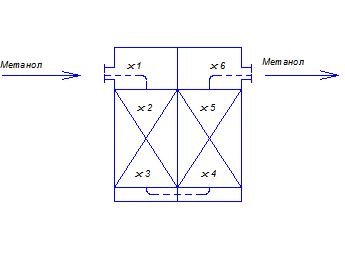

Рисунок 2— Коэффициенты местных сопротивлений теплообменника

Площадь поперечного сечения штуцера

, (3.18)

Площадь поперечного сечения крышки (свободного сечения аппарата)

, (3.19)

.

Площадь поперечного сечения 28-и труб одного хода теплообменника:

, (3.20)

.

Скорость и скоростной напор в соответствующих сечениях:

,

,

.

Коэффициент местных сопротивлений:

а) при входе через штуцер в крышку (внезапное расширение):

, (3.21)

;

б) при входе потока из крышки в трубы (внезапное сужение):

, (3.22)

.

в) при входе потока из труб в крышку (внезапное расширение):

, (3.23)

.

г) при входе потока из крышки в штуцер (внезапное сужение):

, (3.24)

Вычислим потери напора в местных сопротивлениях:

а) при входе потока через штуцер:

,

б) при входе потока в трубы:

,

в) при выходе потока из труб:

,

г) при выходе потока из крышки через штуцер:

,

д) при повороте из одного хода в другой на 180° (ξ=2,5):

.

Суммарные потери напора в местных сопротивлениях теплообменника:

(3.25)

.

Общее потери потока (по длине и в местных сопротивлениях теплообменника):

, (3.26)

.

Расчёт сопротивления участка напорного трубопровода от теплообменника до колонны:

,

,

,

.

Участок напорного трубопровода включает два плавных поворота трубопровода ξ_пов =0,5:

,

,

.

Суммарные потери напора в насосной установке (сети):

, (3.27)

.

3.1 Подбор насоса

Определение требуемого напора.

Требуемый напор насоса определим по формуле:

, (3.28)

где Н=14м – высота подъёма жидкости в насосной установке;

h_вс =1,0м – высота всасывания насоса;

Р_р =9,81·10 4 Па – давление в колонне;

Р_атм =9,81·10 4 Па – атмосферное давление;

∑h_n =0,992 м – суммарные потери напора в сети.

.

Выбор типа и марки насоса

Выбираем для перекачки метанола насос по рассчитанному требуемому напору и заданной подаче:

.

Выбираем насос марки 2К-9 со следующими параметрами:

Подача – 20м 3 /час, полный напор – 18,5м, число оборотов – 2900об/мин, внутренний диаметр патрубков: входного – 50мм., напорного – 40мм., количество колёс – 1, марка насоса 2К-9, габаритные размеры: длина – 438мм, ширина – 206мм, высота – 247мм, вес – 31кг, КПД – 68%, допустимая максимальная высота всасывания , диаметр рабочего колеса – Д=129мм.

,(3.29)

где , (3.30)

.

Так как трубопровод эксплуатируется в квадратичной зоне сопротивлений (Re>105), то зависимость потерь напора в трубопроводе от изменения скоростей носит квадратичный характер, т.е.

, (3.31)

где b – коэффициент пропорциональности, определяемый по координатам т. D, лежащей на этой кривой. Этой точке соответствуют:

,

,

, (3.32)

.

Уравнение кривой сопротивления трубопровода, выражающее собой потребные напоры насоса при различных расходах (подачах) по заданному трубопроводу:

(3.33)

Задаваясь различными значениями Q, рассчитываем соответствующие им значения Н_тр . Результаты расчёта заносим в таблицы 5.

По данным таблицы 5 строим характеристику трубопровода Н_тр =f(Q), отложив на оси ординат величину Н_ст =15м.

Таблица 5— Характеристики трубопровода

Точка пересечения характеристик насоса и трубопровода определяет рабочую точку А, координаты которой: , , N_A =1,51 кВт, =68% (см приложение).

4. Описание технологической схемы

Этан-этиленовая фракция 4.6.1 подается в абсорбционную колонну КА, где абсорбируется под воздействием серной концентрированной кислоты 6.1.1. Затем этановая фракция 4.6.2 через дроссель ДР подается в скруббер С1, после чего отводится через брызгоуловитель Б. В свою очередь раствор этилсульфатов 6.1.2 направляется в холодильник Х1, который охлаждает посредствам оборотной воды 1.6.1. Охлажденный раствор этилсульфатов 6.1.2 подается в гидролизер Г, откуда гидролизат 6.1.3 попадает в отпарную колонну КО. Под воздействием давления выше атмосферного и насыщенного пара 2.2 из гидролизат 6.1.3 образуются пары этанола загрязненные 4.9.1 и серная кислота концентрированная 6.1.1. Поступающие в конденсатор К пары этанола загрязненные 4.9.1 конденсируются и в виде раствора попадают в сепаратор СП, где отделяются от раствора газовые примеси 5.2, далее направляются в скруббер С3, затем раствор спирта-сырца 8.9.2 направляется в емкость1, откуда с помощью центробежного насоса Н2 перекачивается в подогреватель П. Разогретый до температуры 83ْ С раствор этанола—сырца 8.9.2 подается в ректификационную колонну КР, откуда пар этанола обогащенный 4.9.3 поступает в дефлегматор Д, откуда с помощью распределителя Р часть в виде флегмы возвращается обратно в ректификационную колонну КР, другая часть охлаждается в холодильнике Х3. Дистиллят этанола 8.9.3 направляется в емкость Е3, откуда перекачивается центробежным насосом Н4 на последующие технологические операции. Часть кубового остатка 1.9 из ректификационной колонны КР попадет в кипятильник КП, из которого конденсат 1.8 отводится конденсатоотводчиком КО2, а часть в виде пара кубового остатка 2.9 подается на дальнейшую ректификацию в колонну.

Кубовый остаток 1.9 также из ректификационной колонны КР направляется в холодильник Х2. охлаждающий за счет оборотной воды 1.6.1. Охлажденный кубовый остаток подается в емкость Е2 и насосом Н3 перекачивается на последующие технологические операции.

Список используемой литературы

1. Иоффе И.Л. Проектирование процессов и аппаратов химической технологии: Учебник для техникумов. –Л.: Химия, 1991.-352 с.

2. Дытнерский Ю.И. Процессы и аппараты химической технологии. – М.: Химия, 1995.-Ч. 1,2.- 766с.

3. Красовицкий Ю.В. Процессы и аппараты пищевых производств (теория и расчеты) [Текст]:учебное пособие / Ю.В. Красовицкий, Н.С. Родионова, А.В. Логинов; Воронеж. гос. технолог. акад. Воронеж, 2004, 304 с.

4. Павлов К.Ф. Примеры и задачи по курсу процессов и аппаратов химической технологии: Учеб. пособие для студ. хим-технолог. спец. вузов/ К.Ф. Павлов, П.Г. Романков, А.А. Носков; Под. ред. П.Г. Романкова. – 10-е изд. перераб. и доп.- Л.: Химия, 1987. – 676 с.

5. Чернобыльский И.И. Машины и аппараты химических производств./ И.И. Чернобыльский, А.Г. Бондарь, Б.А. Гаевский и др.; Под ред. И.И. Чернобыльского.-3-е изд. перераб. и доп. – М.: Машиностроение, 1974. – 456с.

6. Плановский А.Н. Процессы и аппараты химической технологии / А.Н. Плановский, В.М. Рамм, С.З. Каган. — 5-е изд., стереотип. – М.: Химия, 1983.-783 с.

7. Колонные аппараты: Каталог. М.: ЦИНТИхимнефтемаш, 1978. 31 с.

8. Логинов А.В. Процессы и аппараты химических и пищевых производств (пособие по проектированию) / А.В. Логинов, Н.М. Подгорнова, И.Н. Болгова;Воронеж. гос. технолог. акад. Воронеж, 2003. 264 с.

9. Лащинский А.А. Основы расчета и конструирования химической аппаратуры: Справочник. / А.А. Лащинский, А.Р. Толчинский; Под. ред. Н.Н. Логинова. 2-е изд. перераб. и доп. – Л.: Машиностроение, 1970.-753 с.
